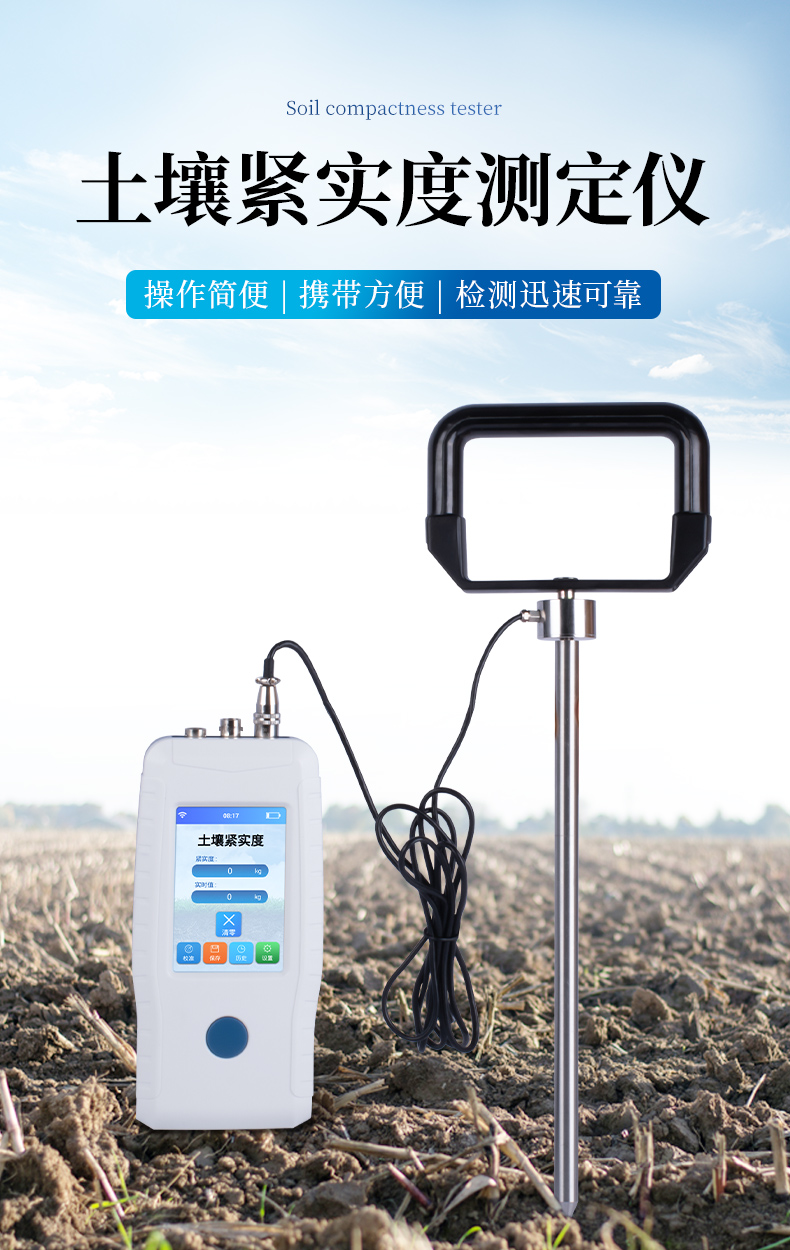

一、儀器簡介

       本設備是一種由手持式采集儀和緊實度傳感器所組成的一套土壤墑情監測系統。同時具備操作簡便，攜帶方便，檢測迅速可靠等優點，在領域中可謂獨樹一幟。手持式采集儀可根據用戶需要出廠配置GPS、GPRS數據上傳等功能，設備中的數據也可以通過USB數據線連接電腦，并將歷史數據導出到電腦中進行數據分析。

       土壤緊實度又叫土壤硬度或土壤堅實度或土壤穿透阻力。一般用金屬柱塞或探針壓入土壤時的阻力表示（單位為Pa）。土壤緊實度是指土壤抵抗外力的壓實和破碎的能力，是土壤性質的其中一個方面。另外，土壤物理性包括土壤質地、結構、孔隙性等，涉及到土壤的堅實度、塑性、通透性、排水、蓄水能力、根系穿透的難易等。

       土壤緊實度由土壤抗剪力、壓縮力和摩擦力等構成。是土壤強度的一個合成指標。金屬柱塞或探針壓入土壤時分動載和靜載兩種方法，不同方法的測定值不同，但有聯系。柱塞的形狀有錐體、平頭、圓球及楔子等，這些對測定值也有影響。對同一種方法的測定值，主要決定于土壤質地、容重和含水量。其中含水量的影響最大。土壤緊實度可預測土壤承載量、耕性和根系伸展的阻力。土壤緊實度的大小可影響作物根系的穿孔和生長，是一個重要的土壤物理特性指標，用于評價土壤耕性。緊實的土壤可阻止水分的入滲，降低化肥的利用率，影響植物根系生長，導致作物減產。

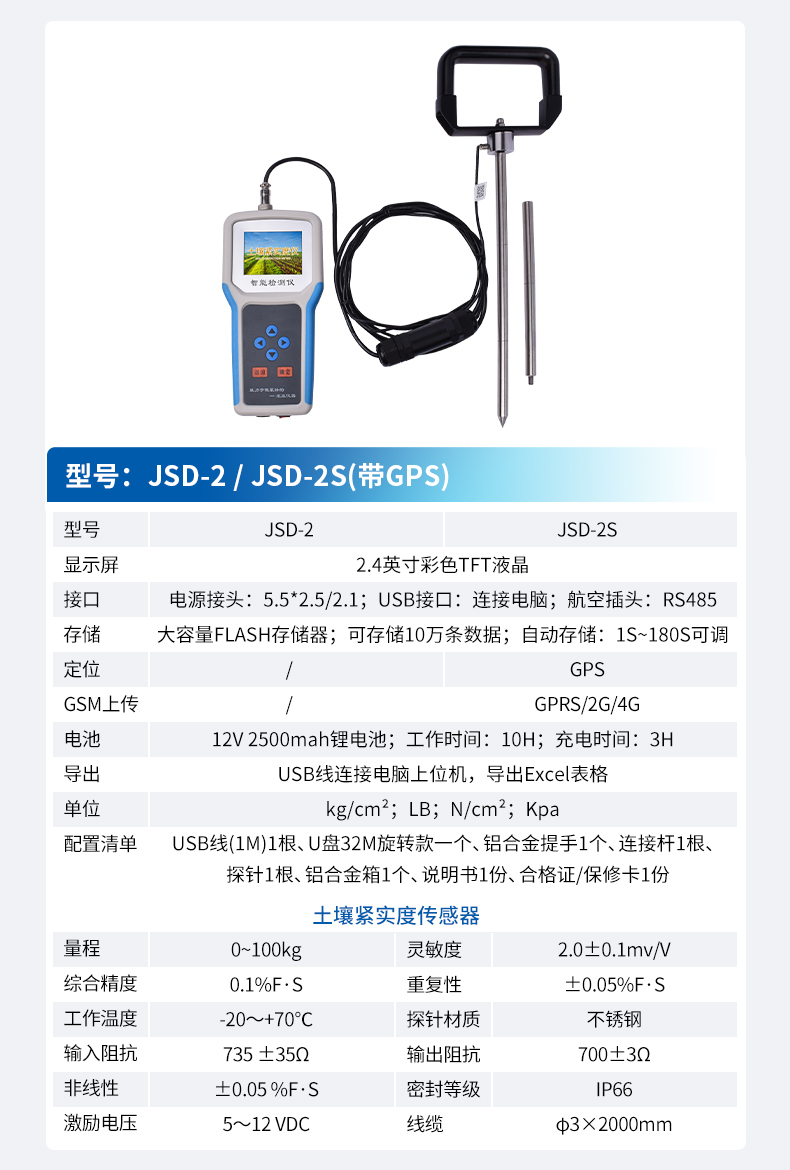

二、技術參數

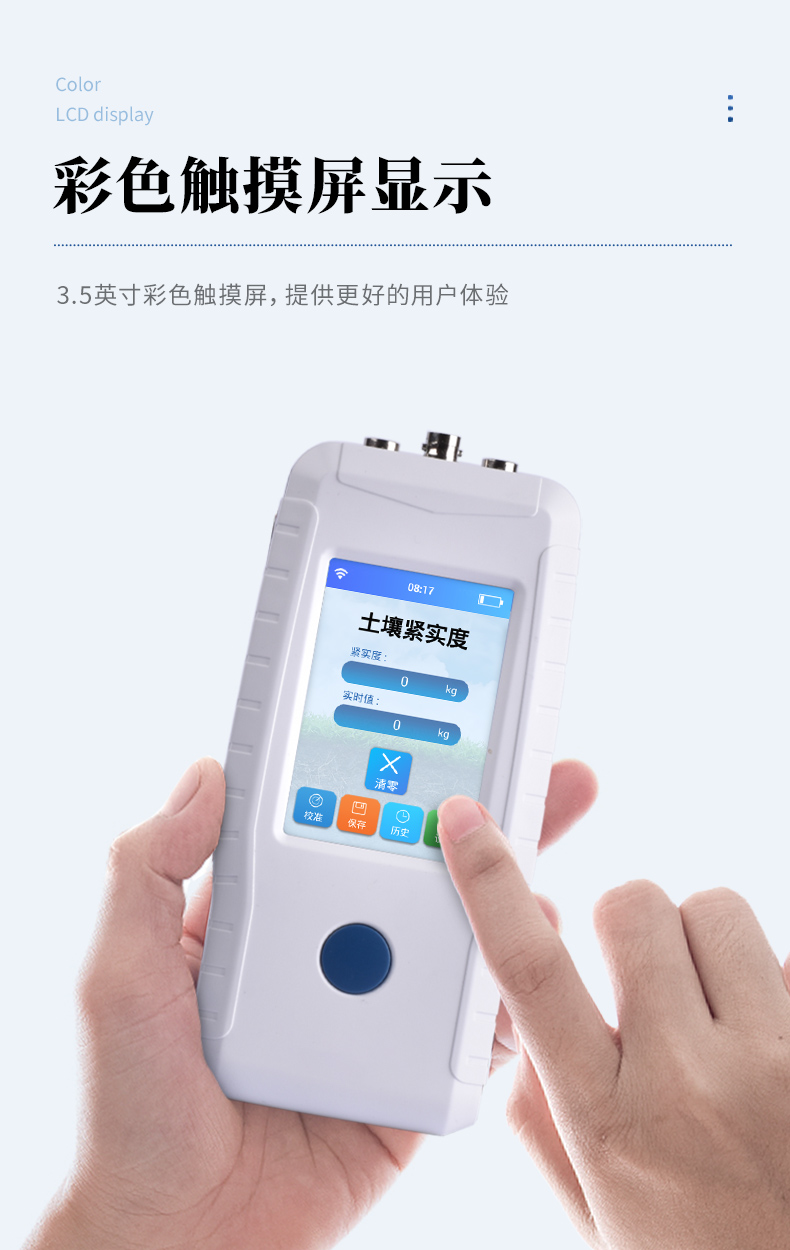

顯示屏：2.4英寸彩色TFT液晶

接口：電源接頭：5.5*2.5/2.1；USB接口：連接電腦；航空插頭：RS485

存儲：大容量FLASH存儲器；可存儲10萬條數據；自動存儲：1S~180S可調

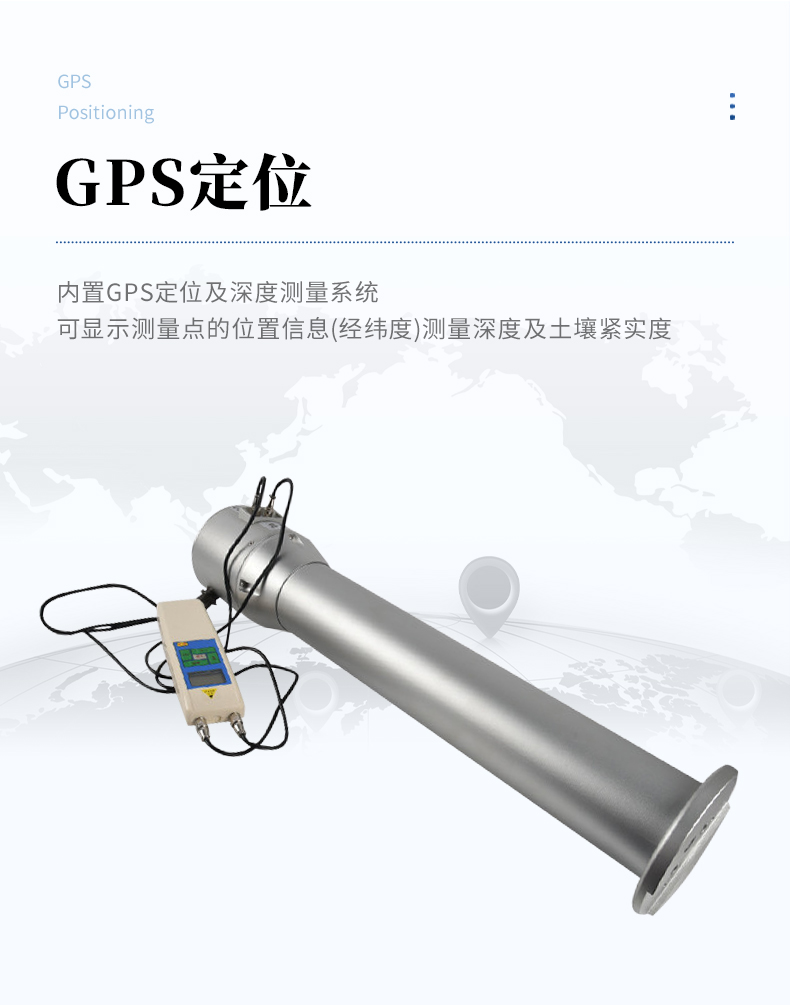

定位：GPS

GSM上傳：GPRS/2G/4G

電池：12V 2500mah鋰電池；工作時間：10H；充電時間：3H

導出：USB線連接電腦上位機，導出Excel表格

單位：kg/cm2；LB；N/cm2；Kpa

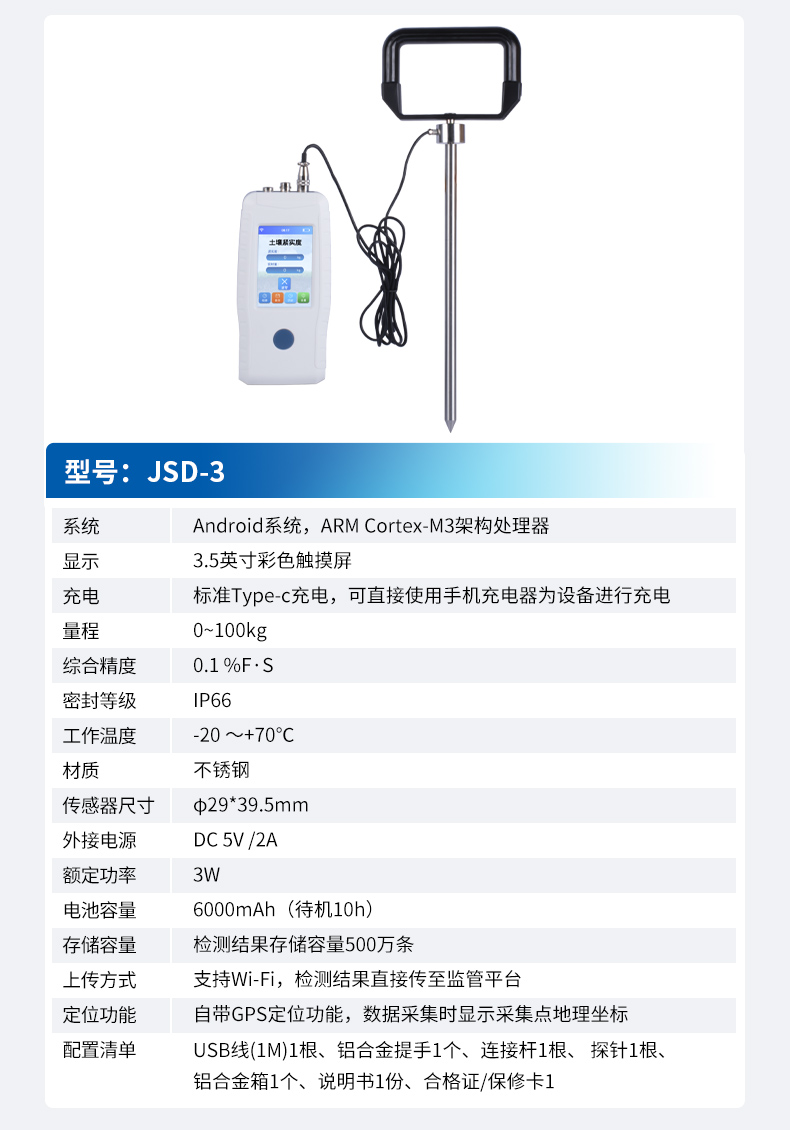

土壤緊實度傳感器：

量程：0~100kg

靈敏度：2.0±0.1mv/V

綜合精度：0.1%F?S

重復性：±0.05%F?S

工作溫度：-20～﹢70℃

探針材質：不銹鋼

輸入阻抗：735 ±35Ω

輸出阻抗：700±3Ω

非線性：±0.05 %F?S

密封等級：IP66

激勵電壓：5～12 VDC

線纜：φ3×2000mm

三、配置清單
